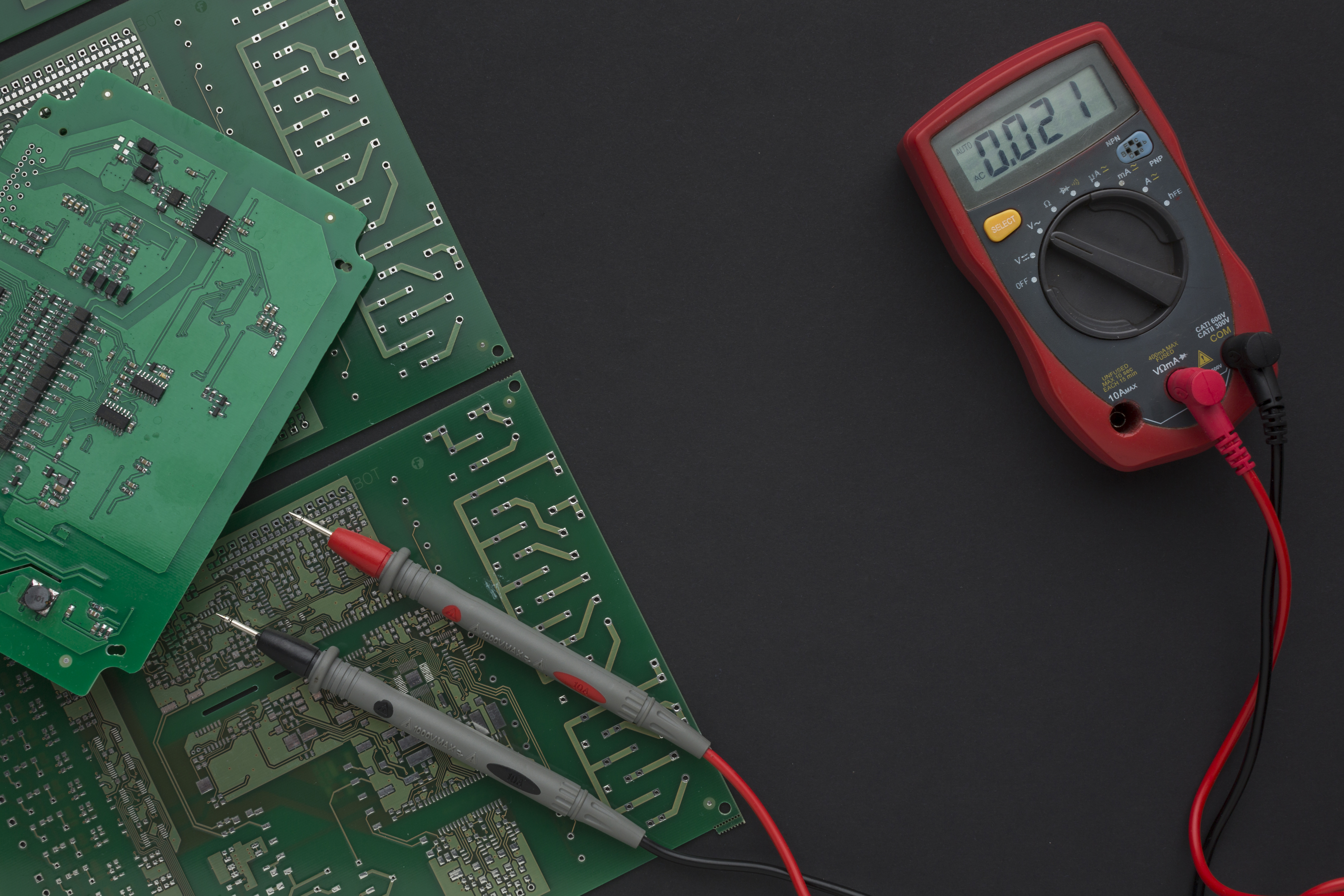

Cara menggunakan multimeter digital tidaklah sesulit yang dibayangkan. Multimeter adalah salah satu alat elektrikal yang bermanfaat terutama untuk para teknisi listrik.
Multimeter umumnya digunakan untuk mengukur berbagai unsur kelistrikan seperti tegangan, arus, dan resistansi. Multimeter memiliki dua jenis tipe, yaitu multimeter analog dan multimeter digital.
Tidak perlu khawatir, karena di artikel ini Hokione akan membahas tuntas mengenai cara menggunakan multimeter digital dengan efektif.
Langkah-langkah Cara Menggunakan Multimeter Digital
Mengutip dari Monotaro dan Hioki, ada beberapa langkah yang perlu Hokiers catat dalam mengikuti panduan di bawah ini:
1. Nyalakan Multimeter
Hal pertama dalam menggunakan multimeter digital adalah menyalakan multimeter milik Hokiers. Pastikan multimeter tersebut dalam kondisi siap digunakan dengan menekan tombol power.
Multimeter jenis digital biasanya beroperasi menggunakan baterai, jadi jika multimeter tidak menyala, coba periksa baterainya dan ganti jika kosong atau rusak.
2. Pilih Mode dan Rentang Pengukuran
Setelah multimeter berfungsi, pilih parameter yang ingin Hokiers ukur menggunakan saklar putar yang ada di alat. Pilihan ini termasuk tegangan AC (Alternating Current) atau DC (Direct Current), arus, dan resistansi.
Beberapa multimeter digital modern memiliki fitur auto-range yang bisa dengan otomatis memilih rentang yang sesuai berdasarkan nilai yang sedang diukur.
3. Hubungkan Kabel Uji
Cara menggunakan multimeter digital berikutnya adalah memasang kabel uji pada terminal di multimeter. Multimeter jenis digital memiliki dua kabel utama, yaitu kabel merah untuk terminal positif dan kabel hitam untuk terminal negatif atau ground.
Penting untuk memasang kabel merah ke terminal yang sesuai apa yang diukur, baik itu tegangan, arus energi, atau resistansi.
Apabila Hokiers mengukur tegangan pada baterai, sambungkan kabel merah ke terminal positif baterai dan kabel hitam ke terminal negatif baterai.
Jika Anda menggunakan alat satu ini untuk tujuan pengukuran resistansi, Hokiers dapat menempatkan kedua kabel pada ujung-ujung resistor tanpa memperhatikan polaritas kabel, sebab tidak ada sisi positif atau negatif dalam pengukuran sebuah resistansi.
4. Lakukan Pengukuran
Setelah semua langkah selesai dilakukan, saatnya Hokiers untuk melakukan pengukuran.
Berikut beberapa contoh cara menggunakan multimeter digital untuk beberapa pengukuran umum:
A. Mengukur Tegangan
-
Pilih mode tegangan DC pada multimeter digital.
-
Sambungkan kabel warna merah ke kutub positif dan kabel warna hitam ke kutub negatif baterai.
-
Perhatikan angka yang muncul pada layar multimeter. Jika angka yang muncul mendekati 9 volt, maka pengukuran Hokiers benar.
B. Mengukur Resistansi pada Resistor Rendah
-
Pilih mode resistansi pada multimeter.
-
Sambungkan kedua kabel uji ke ujung resistor. Pada pengukuran resistansi, tidak ada polaritas sehingga Hokiers bisa menghubungkan kabel merah ataupun hitam di kedua sisi resistor.
-
Perhatikan angka yang muncul di multimeter. Jika angkanya mendekati 22 ohm, maka pengukuran sudah benar.
C. Mengukur Resistansi pada Resistor Tinggi
-
Pilih mode resistansi di multimeter.
-
Hubungkan kedua kabel ke ujung resistor 2200 ohm.
-
Lihat hasil pengukuran di multimeter. Jika angka yang muncul mendekati 2200 ohm, maka pengukuran Hokiers sudah benar.
D. Mengukur Dioda
-
Pilih mode pengukuran dioda pada multimeter digital.
-
Sambungkan kabel merah ke kutub positif dan kabel hitam ke kutub negatif dioda.
-
Jika dioda berfungsi normal, angka akan muncul di layar, menunjukkan nilai tegangan maju dioda.
Sedang Mencari Multimeter Fluke? Coba Cek di Hokione!
Tips dan Trik Menggunakan Multimeter Digital
Hokiers bisa mencoba tips dan trik berikut ini saat menggunakan multimeter digital:
-
Batasan Arus: Beberapa perangkat multimeter digital memiliki batasan arus maksimal. Jika Hokiers mengukur arus yang lebih besar dari kapasitas multimeter digital, hal ini bisa merusak alat.
-
Periksa Baterai: Jika multimeter digital tidak menunjukkan hasil yang akurat, baterai mungkin habis. Jangan lupa untuk mengecek kondisi baterai sebelum menggunakan multimeter digital..
-
Lakukan Pengukuran dengan Aman: Saat sedang mengukur tegangan listrik, pastikan Hokiers memahami risiko dan tidak lupa untuk menggunakan alat pelindung diri seperti sarung tangan isolasi untuk menghindari setruman listrik.
Baca Juga: Apa itu UPS? Ketahui Fungsi, Cara Kerja dan Tips Memilihnya
Cara Menggunakan Multimeter Digital, Mudah dan Simpel
Multimeter digital adalah alat yang dapat diandalkan dan bermanfaat untuk mengukur berbagai parameter arus listrik. Dengan memahami cara menggunakan multimeter digital, Hokiers dapat melakukan pengukuran dengan efisien.
