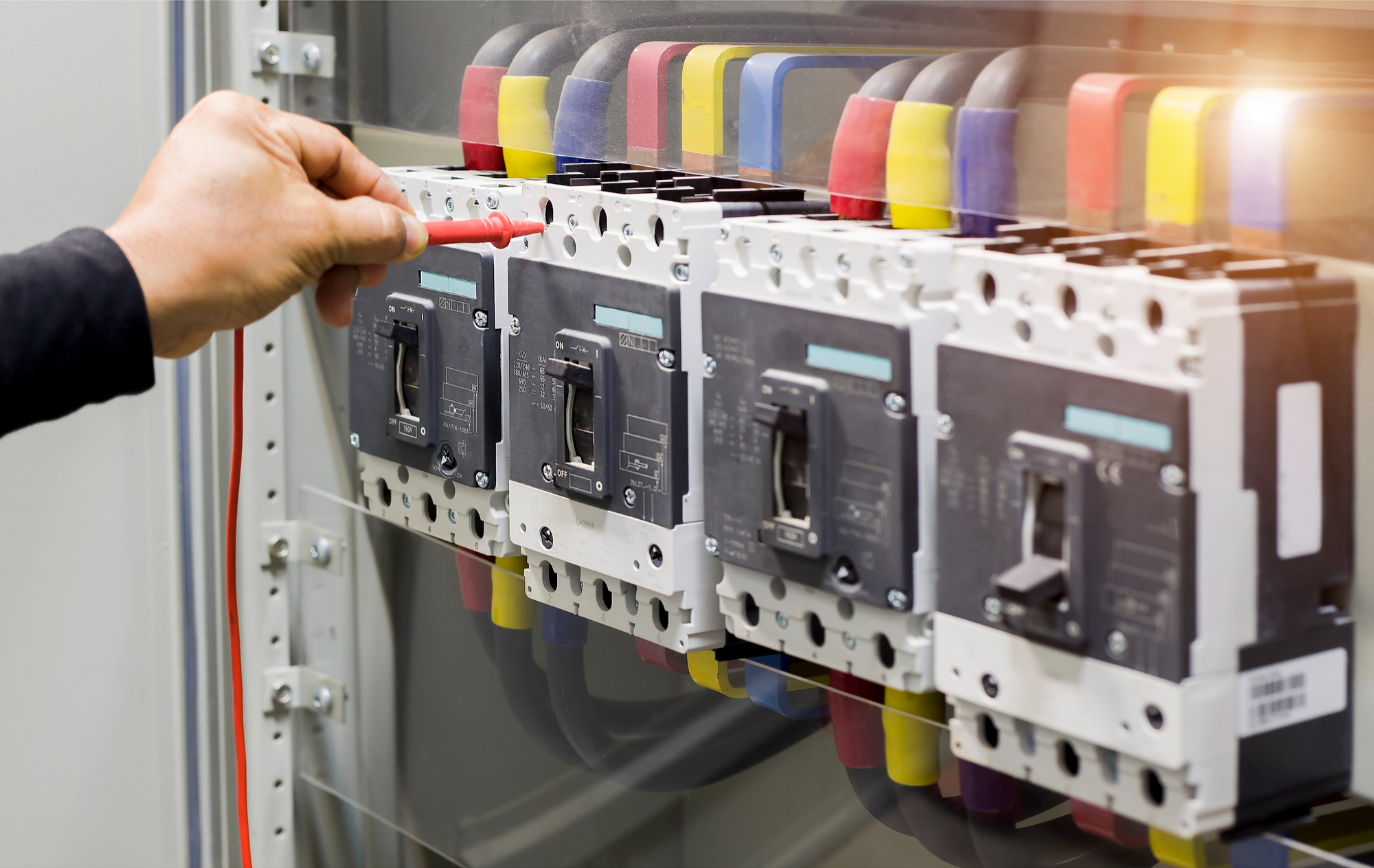

Mirip seperti MCB (Miniature Circuit Breaker) dan ACB (Air Circuit Breaker), MCCB atau Moulded Case Circuit Breaker adalah perangkat pelindung listrik yang dapat Hokiers gunakan untuk melindungi sirkuit dari arus berlebih yang dapat menyebabkan overload atau korsleting listrik.
Dari artikel Hokione ini, Hokiers akan mendapatkan gambaran cara kerja MCCB dalam garis besar dan kriteria menentukan MCCB yang tepat
Mekanisme dan Cara Kerja MCCB
Dilansir dari GSES, rahasia di balik cara kerja MCCB adalah dengan memanfaatkan dua mekanisme utamanya, yaitu komponen sensitif suhu dan komponen sensitif arus. Kedua mekanisme ini memungkinkan cara kerja MCCB yang memberikan perlindungan dalam tiga bentuk berikut ini:
1. Perlindungan Overload
Cara kerja MCCB dengan mekanisme perlindungan overload disediakan melalui komponen sensitif suhu, yaitu kontak bimetal. Kontak ini terdiri dari dua jenis logam yang memiliki tingkat ekspansi panas berbeda ketika terpapar suhu tinggi. Pada kondisi normal, kontak bimetal memungkinkan arus listrik mengalir melalui MCCB tanpa gangguan.
Ketika arus yang mengalir melebihi batas aman, kontak bimetal mulai memanas dan melengkung karena perbedaan ekspansi pada kedua logam. Akibatnya, kontak bimetal akan membengkok hingga menyentuh batang trip, melepaskan kontak, dan memutuskan aliran listrik pada sirkuit.
2. Perlindungan Terhadap Arus Korsleting
MCCB memberikan respons cepat terhadap korsleting listrik melalui prinsip elektromagnetisme. Di dalam MCCB, terdapat kumparan solenoida yang menghasilkan medan magnet kecil ketika arus listrik mengalir. DI kondisi yang normal, medan magnet yang dihasilkan sangat lemah sehingga tidak terlalu memengaruhi batang trip.
Jika terjadi korsleting pada sirkuit, arus besar akan mengalir melalui kumparan solenoid, yang mengakibatkan medan magnet yang kuat. Medan magnet ini cukup kuat untuk memutuskan arus dalam waktu yang sangat singkat. Proses ini dilakukan untuk mencegah arus besar mengalir ke sirkuit dan melindungi perangkat serta kabel dari kerusakan akibat korsleting listrik.
Baca Juga: Yuk, Ketahui Cara Menyambung Kabel Listrik untuk Saklar Stop Kontak Lampu!
3. Saklar Manual untuk Pemutusan Daya
Selain perangkat pelindung, cara kerja MCCB juga dapat berfungsi sebagai saklar pemutus daya manual jika dibutuhkan. Ketika MCCB dioperasikan sebagai saklar, kontak akan terbuka dan menyebabkan arc flash. Untuk mengatasi hal ini, MCCB memiliki mekanisme yang dirancang khusus untuk memadamkan arc flash, memastikan pemutusan daya yang aman dan efisien.
Cara Menentukan Ukuran MCCB yang Tepat
Pengaturan ukuran MCCB yang sesuai dengan karakteristik sirkuit Hokiers adalah langkah penting untuk memastikan perlindungan maksimal dan mencegah kesalahan selama pengoperasian. Berikut ini adalah tiga kriteria utama yang harus Hokiers catat dalam memilih ukuran MCCB:
1. Tegangan Kerja (Ue)
Perlu Hokiers perhatikan, tegangan kerja MCCB harus sesuai dengan tegangan pada sistem. Pastikan MCCB yang Hokiers gunakan memiliki tegangan kerja yang sepadan dengan tegangan yang ada pada sistem listrik.
Perangkat MCCB Paling Lengkap, Ada di Hokione!
2. Nilai Trip
Faktor dari nilai trip MCCB perlu disesuaikan dengan arus yang digunakan oleh beban. Ini bertujuan untuk mencegah trip yang tidak diinginkan akibat arus yang sedikit lebih tinggi dari arus nominal yang biasanya terjadi pada beberapa perangkat, seperti motor atau kompresor.
3. Breaking Capacity
Disebut juga dengan kapasitas pemutusan, cara kerja MCCB dalam hal breaking capacity-nya harus lebih besar daripada arus gangguan maksimum yang mungkin terjadi dalam sistem.
Dengan Hokiers memilih MCCB yang memiliki breaking capacity lebih tinggi dari arus gangguan potensial, MCCB akan mampu memutuskan sirkuit dengan cepat dan aman ketika terjadi korsleting atau gangguan besar lainnya.
Baca Juga: Apa Itu Lampu LED? Opsi untuk Pencahayaan di Rumah
Tidak Sekadar Memasang, Hokiers Perlu Pahami Cara Kerja MCCB
MCCB adalah komponen penting dalam menjaga stabilitas dan keamanan sistem listrik Hokiers. Dengan menggunakan prinsip termal untuk perlindungan overload dan prinsip elektromagnetik untuk proteksi korsleting, MCCB berperan sebagai pengaman otomatis yang dapat mencegah berbagai risiko kerusakan pada sistem kelistrikan.
