Tahukah Hokiers jika terminal block adalah sebuah komponen sering digunakan untuk mengelola dan mengorganisasi kabel dalam sistem kelistrikan? Bagi Hokiers yang ingin mengenali lebih jauh struktur dan tipe terminal block, artikel Hokione ini menyajikan penjelasan lengkap yang dapat membantu menemukan solusi efisien untuk kebutuhan kelistrikan.
Jangan lewatkan informasi pentingnya di bawah ini!
Definisi Terminal Block

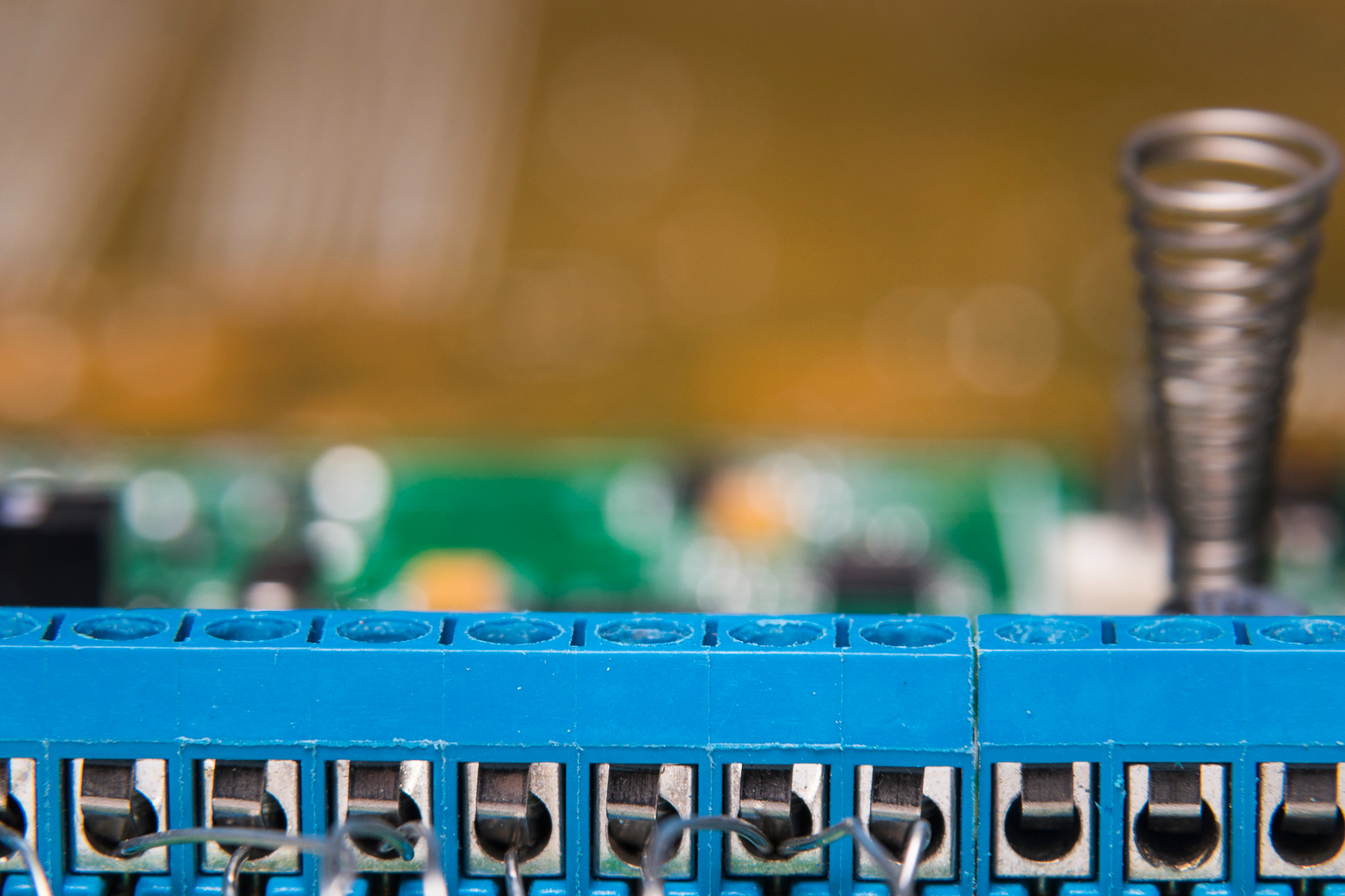

Secara umum, terminal block adalah blok modular dengan rangka yang terbuat dari bahan isolasi. Di dalamnya terdapat komponen penjepit (clamping component) dan elemen penghantar listrik (conducting strip).
Komponen-komponen ini memungkinkan sambungan yang kokoh antara dua kabel atau lebih, sehingga aliran listrik dapat diteruskan dengan aman dan efisien. Rangka isolasi pada terminal block tidak hanya melindungi elemen penghantar listrik, tetapi juga berfungsi sebagai dasar untuk komponen penjepit.
Blok ini biasanya dipasang pada rel DIN (DIN rail) atau papan PCB, membuatnya mudah dipasang maupun dilepas sesuai kebutuhan sistem.
Struktur Terminal Block
Jika Hokiers melihat desain terminal block, secara sederhana komponen ini terdiri dari dua bagian utama, yaitu elemen penjepit dan strip konduktor.
Elemen penjepit digunakan untuk menjepit kabel agar tetap terhubung dengan stabil, sementara strip konduktor bertugas menghantarkan arus listrik dari satu kabel ke kabel lainnya.
Mengutip ElectricalEasy, berdasarkan struktur dan tingkatannya, terminal block dapat dibagi menjadi:
-
Single-level Terminal Blocks
Jenis ini dirancang untuk menyambungkan dua kabel secara langsung (kabel ke kabel) dengan satu input dan satu output.
-
Dual-level Terminal Blocks
Terminal block ini memiliki dua tingkat sambungan yang memungkinkan lebih banyak kabel dihubungkan dalam ruang yang sama, sangat cocok untuk sistem dengan keterbatasan ruang.
-
Three-level Terminal Blocks
Serupa dengan dual-level, namun dengan satu tingkat tambahan di bagian atas, memberikan fleksibilitas lebih dalam membuat beberapa sambungan.
Baca Juga: Cara Memasang Sekring Listrik yang Baru jika Rusak!
Terminal Block Berdasarkan Fungsinya
Hokiers yang ingin memahami lebih jauh tentang terminal block perlu mengetahui bahwa jenisnya tidak hanya berdasarkan strukturnya, tetapi juga berdasarkan fungsinya.
Beberapa jenis utama terminal block meliputi:
1. Ground Terminal Blocks
Tipe terminal block ini memiliki fungsi unik karena selain menghubungkan kabel, juga menghubungkan sambungan ke sistem pembumian (grounding). Biasanya digunakan untuk mencegah bahaya arus bocor.
2. Fused Connection Terminals
Terminal block ini dilengkapi dengan sekring (fuse) yang memberikan perlindungan tambahan. Jika terjadi lonjakan arus, sekering akan putus dan mencegah kerusakan lebih lanjut pada perangkat yang terhubung.
3. Power Distribution Blocks
Jenis ini dirancang khusus untuk mendistribusikan daya listrik. Satu kabel besar digunakan sebagai input, dan daya tersebut didistribusikan ke beberapa output. Sistem ini membantu menjaga kabel tetap rapi dan terorganisir.
4. Disconnect Terminal Blocks
Jika Hokiers membutuhkan kemudahan dalam menyambung dan memutuskan kabel, jenis ini adalah pilihan ideal. Blok ini memungkinkan kabel untuk diputuskan hanya dengan mengangkat tuas atau saklar kecil.
5. I/O Blocks dan Sensor Blocks
Terminal block ini dirancang untuk menghubungkan perangkat input/output atau sensor ke sistem kontrol, seperti sensor jarak atau perangkat otomatis lainnya.
6. Thermocouple Terminal Blocks
Jenis ini dirancang khusus untuk menghubungkan kabel thermocouple, yang sering digunakan dalam pengukuran suhu.
Jelajahi Katalog Hokione dan Temukan Perangkat Elektrikal Lainnya!
Terminal Block, Sahabat Andalan Sistem Listrik!
Sebagai komponen yang esensial dalam sistem kelistrikan, terminal block adalah solusi ideal untuk menghubungkan dan mengelola kabel dengan aman dan efisien. Terminal block memberikan fleksibilitas dan keamanan yang tidak dapat ditawarkan oleh metode sambungan tradisional.
Bagi Hokiers yang ingin memastikan sistem kelistrikan mereka tetap terorganisir, aman, dan mudah dikelola, terminal block adalah pilihan yang tepat. Cari perangkat terminal block yang resmi hanya di Hokione!
