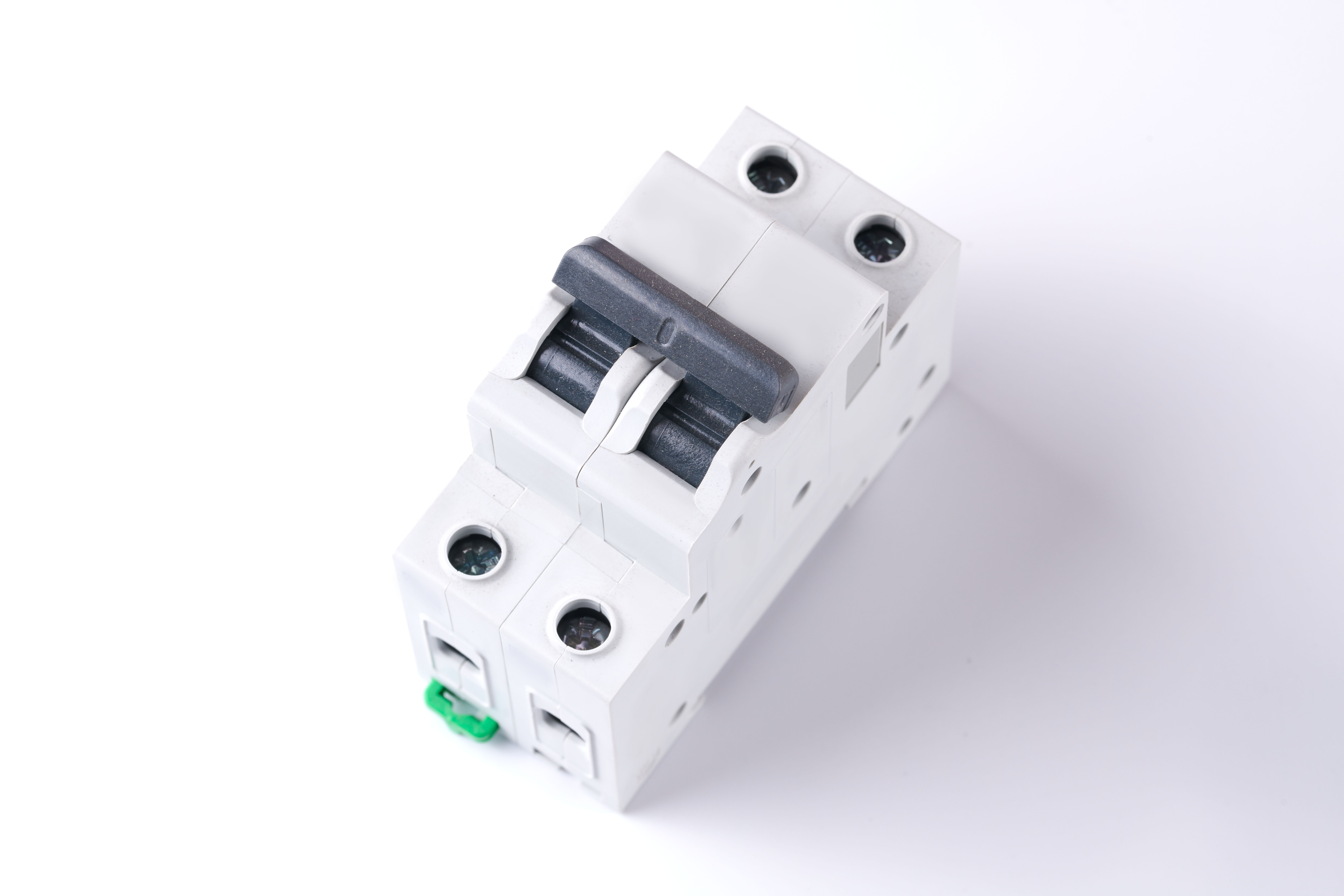

MCB atau Miniature Circuit Breaker, saat ini banyak digunakan dalam jaringan listrik dengan tegangan rendah, menggantikan peran sekring. Meskipun keduanya memiliki fungsi yang sama, yaitu melindungi rangkaian listrik dari arus berlebih, MCB lebih sensitif dan lebih aman dibandingkan sekring.
Namun, apa itu MCB? Di artikel ini, Hokione ingin menjelaskan lebih dalam kepada Hokiers tentang apa itu MCB, berbagai komponen penting di dalamnya, serta perbedaan antara MCB dan sekring dalam hal perlindungan listrik.
Apa Itu MCB dan Mengapa MCB Digunakan?
MCB secara singkatnya adalah saklar listrik yang berfungsi untuk memutus aliran listrik secara otomatis ketika terjadi kondisi gangguan pada jaringan listrik, seperti kelebihan beban atau kondisi bermasalah lainnya. MCB biasanya digunakan untuk memberikan perlindungan yang lebih aman daripada sekring listrik.
Ketika terjadi kelebihan arus atau korsleting, MCB akan segera memutuskan aliran listrik sehingga dapat mencegah kerusakan lebih lanjut pada perangkat listrik Hokiers. Penggunaan MCB juga memungkinkan pemulihan daya lebih cepat.
Setelah MCB dalam kondisi mati, Hokiers hanya perlu mengaktifkannya kembali dengan menggeser saklar ke posisi “ON,” berbeda dengan sekring yang harus Hokiers ganti kembali.
Baca Juga: Apa Fungsi Voltmeter? Simak Alasan Kenapa Anda Harus Memiliki Alat Ini
Komponen Dalam MCB
Tidak cukup mengetahui apa itu MCB, Hokiers juga perlu memahami struktur dan komponen yang menyusunnya. Mengutip dari Electronics For You, komponen penting dalam MCB meliputi:
1. Terminal Masuk dan Terminal Keluar
Ini adalah terminal untuk menyambungkan kabel arus masuk dan arus keluar pada MCB. Arus listrik masuk melalui terminal masuk, melewati komponen di dalam MCB, dan keluar melalui terminal keluar untuk mengalirkan daya kepada rangkaian listrik.
2. Rel DIN Holder
Bagian ini digunakan untuk mengamankan MCB pada panel listrik atau rel DIN.
3. Arc Chutes
Komponen arc chutes membantu memadamkan arc flash yang terjadi ketika kontak terbuka. Arc flash dapat membahayakan komponen di dalam MCB, sehingga komponen arc chutes penting untuk melindungi MCB dari kerusakan.
4. Kontak Tetap dan Kontak Dinamis
Kedua kontak pada MCB tersebut memungkinkan arus listrik mengalir. Kontak ini dapat terpisah secara otomatis jika ada kondisi gangguan untuk memutuskan sirkuit.
5. Bimetallic Strip dan Carrier
Bimetallic strip adalah komponen yang merespons arus listrik berlebih dengan melengkung karena pemanasan, sehingga dapat memicu mekanisme pemutusan arus.
6. Solenoida
Komponen ini berperan untuk merespons terjadinya korsleting. Saat terjadi lonjakan arus yang ekstrim, medan magnet yang dihasilkan oleh solenoida akan mendorong kontak untuk terpisah, dan memutuskan aliran listrik.
7. Housing
Komponen housing adalah pelindung yang menjaga bagian dalam MCB dari kontak langsung dan memberikan isolasi antara komponen yang hidup dengan komponen listrik lainnya.
8. Trip Unit
Trip adalah inti dari MCB yang bertanggung jawab untuk mendeteksi apabila adanya arus berlebih dan memicu mekanisme pemutusan. Trip spring menahan kontak dalam posisi “ON” dan akan merilis untuk membuka sirkuit jika terjadi arus berlebih.
Ada Ratusan Perangkat MCB dengan Kualitas Tinggi di Hokione!
Perbedaan Antara MCB dan Sekring
Tidak hanya menjawab pertanyaan “apa itu MCB?”, artikel ini akan membahas perbedaan dasar antara MCB dengan sekring listrik. Meskipun MCB dan sekring listrik berfungsi untuk melindungi rangkaian dari arus berlebih, keduanya bekerja dengan prinsip yang berbeda, yaitu:
-
Sekring adalah alat sekali pakai yang akan meleleh saat ada arus berlebihan, sehingga membuka sirkuit dan menghentikan aliran listrik. Setelah sekring putus, Hokiers perlu mengganti atau memasang ulang agar sirkuit dapat kembali aktif.
-
Sementara itu, seperti yang sudah dijelaskan, MCB adalah perangkat yang dapat diaktifkan kembali sehabis trip. Setelah terjadi pemutusan otomatis, MCB bisa Hokiers hidupkan kembali dengan cara mengembalikan saklar ke posisi semula.
Perlu Hokiers ingat, bahwa MCB lebih sensitif dalam mendeteksi arus berlebih, sehingga lebih cepat dalam merespons kondisi gangguan, membuatnya lebih ideal untuk digunakan pada jaringan listrik modern.
Baca Juga: 7 Penyebab Saklar Panas yang Perlu Diatasi!
Kehadiran MCB Merawat Kinerja Listrik Hokiers
Jadi, apa itu MCB? Perangkat MCB ini adalah alat penting dalam sistem kelistrikan modern untuk melindungi rangkaian dari arus berlebih dan potensi kerusakan. Memahami apa itu MCB, komponennya, dan perbedaan MCB dengan sekring akan membantu Hokiers memilih perlindungan listrik terbaik untuk memastikan efisiensi sistem listrik.
